通信伝送用の高性能光ファイバーケーブル
1.製品説明
光ファイバ複合架空地線（OPGW）は、既存の架空地線の性能・機能をそのままに、ファイバを挿入することで高性能の光伝送路を開拓し、耐雷機能と通信機能を併せ持つ架空地線の機能と通信機能を兼ね備えた電線です。

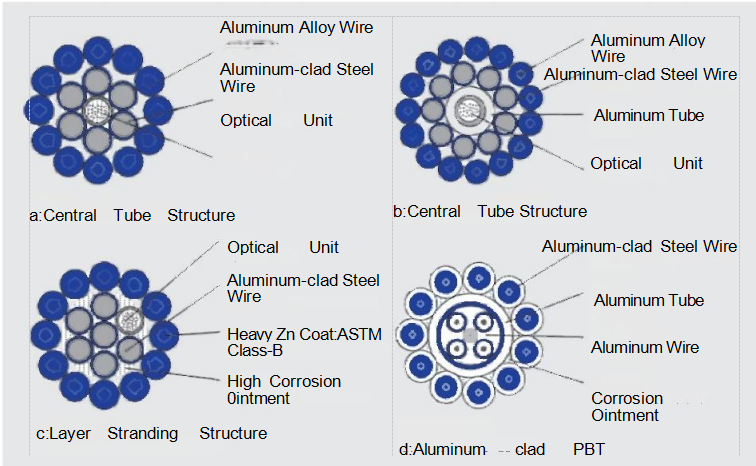

2.構造
3.一般的に使用される製品パラメータ
|
Central tube type stainless steel tube light unit OPGW standard product series |
|||||||||||||||||
|
Type |
Structural composition |
Nominal diameter |
Calculated area |
Weight per unit length |
(RTS) Rated breaking force |
R(20) DC resistance |
Pull- to- weight ratio |
Modulus Of Elasticity |
Modulus Of Elasticity |
Short Circuit Current Heat Capacity |
Reference Lightning Resistance Energy |
||||||
|
Center |
Outer Layer |
AL |
Bear The Weight |
||||||||||||||
|
Radical number |
Nominal diameter mm |
Maximum number Of optical （B1） |
Radical number |
Nominal diameter mm |
Material |
||||||||||||
|
mm |
mm² |
mm² |
kg/km |
kN |
Q/km |
km |
GPa |
×10⁶1℃ |
kA² ·s |
C |
|||||||
|
OPGW- 24B1-40[51;8.0] |
1 |
3.0 |
24 |
6 |
3.0 |
Lb20 |
9.00 |
42.41 |
42.41 |
303.6 |
51.15 |
2.0275 |
17.19 |
162.0 |
13.0 |
7.96 |
50 |
|
OPGW- 48B1-40[52;8.2] |
1 |
3.8 |
48 |
7 |
2.8 |
LB20 |
9.40 |
43.10 |
43.10 |
13.3 |
51.98 |
1.9949 |
16.93 |
162.0 |
13.0 |
8.23 |
100 |
|
OPGW- 48B1-50[60;10.8] |
1 |
3.9 |
48 |
7 |
3.0 |
LB20 |
9.90 |
49.48 |
49.48 |
55.9 |
59.67 |
1.7378 |
17.11 |
162.0 |
13.0 |
10.84 |
100 |
|
OPGW- 36B1-55[64;13.1] |
1 |
3.4 |
36 |
6 |
3.4 |
LB20 |
10.20 |
54.48 |
54.48 |
89.3 |
64.23 |
1.5785 |
16.83 |
162.0 |
13.0 |
13.14 |
100 |
|
OPGW- 48B1-60[70;17.0] |
1 |
3.6 |
48 |
6 |
3.6 |
LB20 |
10.80 |
61.07 |
61.07 |
433.4 |
69.81 |
14080 |
16.43 |
162.0 |
13.0 |
16.51 |
150 |
|
OPGW- 48B1-70[77;20.5] |
1 |
3.8 |
48 |
6 |
3.8 |
LB20 |
11.40 |
68.05 |
68.05 |
480.1 |
76.55 |
1.2636 |
16.27 |
162.0 |
13.0 |
20.50 |
200 |
|
OPGW- 48B1-70[42;31.8] |
1 |
3.8 |
48 |
6 |
3.8 |
LB40 |
11.40 |
68.05 |
68.05 |
344.8 |
41.64 |
0.6423 |
12.32 |
109.0 |
15.5 |
31.82 |
100 |
|
OPGW- 48B1-80[86;27.8] |
1 |
4.1 |
48 |
6 |
4.1 |
LB20 |
12.30 |
79.22 |
79.22 |
559.8 |
86.27 |
1.0855 |
15.73 |
162.0 |
13.0 |
27.78 |
200 |
|
OPGW- 48B1-80[48;43.1] |
1 |
4.1 |
48 |
6 |
4.1 |
Lb40 |
12.30 |
79.22 |
79.22 |
402.3 |
48.48 |
0.5517 |
12.30 |
109.0 |
15.5 |
43.12 |
100 |
注 1: モデル内の光ファイバ コアの数は、光学ユニットが搭載する光ファイバの最大数であり、実際のエンジニアリング状況に応じて減らすことができます。例として、光ファイバの種類は B1 ファイバ (245um) です。または例として、48B1 は、光ファイバの種類が Blfiber (245um) で、光ファイバの最大数が 48 コアであることを示します。
注2：他の種類の光ファイバを使用する場合、最大光ファイバ数は適宜増減されます。
注 3: 単位長さあたりの質量を除き、他のパラメータは光単位係数を考慮していません。
注4: 短絡電流熱容量: 温度範囲は40℃~200℃です。短絡電流持続時間と温度範囲が異なる場合、短絡電流はそれに応じて変換する必要があります。
注 5: 参考避雷エネルギー: DL/T832 の要件に従った経験値を参考にします。
